বর্ণনা করা
এই মেশিন বৈদ্যুতিক সঙ্কলন নিয়ন্ত্রণ কৌশল গ্রহণ, উভয় ঢালাই সময় এবং পৃথক ঢালাই ডিজিটাল ইন্টিগ্রেটেড সার্কিট, উচ্চ নিয়ন্ত্রণ নির্ভুলতা, স্থিতিশীল কর্মক্ষমতা, কঠিন জয়েন্টগুলোতে, কোন বার্ন marks.Weft blanking প্রক্রিয়া মোটরধারক পদচিহ্ন মোটর নিয়ন্ত্রণ, hopper থেকে স্বয়ংক্রিয় reclaimer, এমনকি সঠিক, জাল পরিষ্কার প্রান্ত, কোন কাটিয়া edge.Anelastic ছড়ি এবং গ্রিড পজিশনিং ডিভাইস ব্যবহার করে নেটওয়ার্ক, জাল জরিমানা-টানিং, উচ্চ নির্ভুলতা গ্রিডের আকার করা সহজ, ঢালাই অ্যাপারচার একটি পূর্বনির্ধারিত পরিসীমা মধ্যে সমন্বয় করা যেতে পারে।
বিমান ব্যবহার
1. নির্মাণ জাল (estazolam বোর্ড নেটওয়ার্ক, ভূতাত্ত্বিক নেটওয়ার্ক, বীজতলা নেট, একটি নেট সঙ্গে ফুলের ঘর)।
2. নেট সংস্কৃতি (cages, খরগোশ খাঁচা, ফক্স খাঁচা) এবং যেমন সঙ্গে।
ঢালাই তারের ব্যাস | 2.5-4.0mm | রেট ভোল্টেজ | 380V |
ঢালাই অ্যাপারচার | 50 * 50-200 * 200mm | হারের ক্ষমতা | প্রথা |
ওয়ার্পস স্পেসিং | 100-300mm | মোট মাত্রা | 1.8 * 2.5 * 1.8m |
ঢালাই প্রস্থ | 1200mm | ওজন | 3.2T |
ঢালাই গতি | 60time / মিনিট | ||
ঝাল জয়েন্টগুলোতে সংখ্যা | প্রথা |
কাজের প্রক্রিয়া
1. খাওয়ানো: প্রস্থ ওয়্যার এবং লাইন তারের উভয় প্রাক কাটা তারের হয়। ক্রস তারগুলি স্বয়ংক্রিয়ভাবে ছাঁচ করা হয় তারপর স্বয়ংক্রিয়ভাবে স্বয়ংক্রিয়ভাবে ঢালাই তারের, যখন লাইন পুতুল স্বয়ংক্রিয় মোটর দ্বারা চালিত হয়।
2. ভেলডিং: প্রধান মেশিন ঢালাই শুরু করে এবং একটি সিঙ্ক্রোনাস কন্ট্রোল প্রযুক্তি গ্রহণ করে, উভয় শাখা নিয়ন্ত্রণ ঢালাই সময় এবং ঢালাই সময় একটি পিএলসি ডিজিটাল প্রোগ্রামিং সিস্টেম দ্বারা নিয়ন্ত্রিত হয়, এবং pore আকার একটি স্পর্শ পর্দা নিয়ন্ত্রণ প্যানেল সরাসরি ইনপুট দ্বারা নিয়মিত করা যাবে ; ঢালাই ক্ষমতা বায়ুসংক্রান্ত, এবং ঢালাই চাপ সহজে এবং স্বতন্ত্রভাবে সমন্বয় করা যেতে পারে।
3. ঢালাই ফিনিস: পুরো জাল ঢালাই করা পর্যন্ত servo মোটর একটি স্বয়ংক্রিয় জাল অঙ্কন প্রক্রিয়া নিয়ন্ত্রণ, এবং স্বয়ংক্রিয় জাল সংযোগ এবং discharging সিস্টেম শুরু হয়; পরবর্তী জালের ঢালাই শুরু হয়।
মেশিন চালু করা হয়

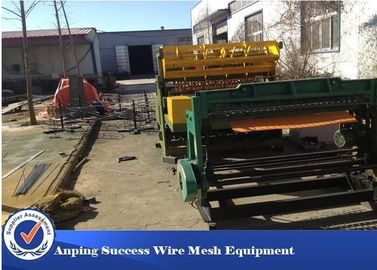

বায়ুসংক্রান্ত ইস্পাত জাল ঢালাই মেশিন প্রকার প্রাক - সোজা এবং কাটা, ছোট এবং মাঝারি আকারের ইস্পাত জাল একটি ভর উত্পাদন জন্য সহজ এবং কম্প্যাক্ট ঢালাই উত্পাদন লাইন উত্পাদন ব্যবহৃত, ঢালাই করা যায়, এবং অন্যান্য ঝালাই করা জাল বেড়া। নেটিভ মাল্টি-স্টেজ বৈদ্যুতিক প্রতিরোধের ঢালাই নীতি, উল্লম্ব বার, সেট প্রয়োজনীয়তা অনুযায়ী অনুভূমিক বার, একটি কঠিন জাল মধ্যে welded। উপযুক্ত ঠান্ডা স্ট্রিং ইস্পাত ribbed ইস্পাত, হট -rolled বা ঠান্ডা শীতল মসৃণ ইস্পাত বার হতে পারে।
মালপত্র
1. এয়ার ট্যাংক
2. এয়ার সংকোচকারী
3. তারের সোজা এবং কাটিয়া মেশিন
4. বব্বি
প্রযুক্তিগত পরামিতি
মডেল: | JG-05 | নেট প্রস্থ: | 2500mm |
---|---|---|---|
কাজ গতি: | 60 | হারের ক্ষমতা: | 2000KVA |
হোস্ট আকার: | 4 * 3.4 * 2.6m | ওজন: | 8t |
তারের ব্যাস | 5mm-12mm | ওয়ার্প খাওয়ানো | প্রি-কাটা |
ওয়েফট দূরত্ব | ন্যূনতম। 50mm | খাদ খাওয়ানো | প্রি-কাটা |
ওয়ার্প দূরত্ব | 100mm-300mm | পাওয়ার সাপ্লাই | AC380V-440V |
ওয়ারপ পরিমাণ | 26 | ঢালাই প্রস্থ | 2500mm |
মেষ দৈর্ঘ্য | 12m | ঢালাই গতি | 45 বার / মিনিট |
মাত্রা | 10 * 3.4 * 1.8 (ড) | ঢালাই ক্ষমতা | 12mm + + 12mm |
মেশিন চালু
মেশিন সমন্বয়সাধন নিয়ন্ত্রণ কৌশল গ্রহণ করে, উভয় ঢালাই সময় একটি পৃথক ঢালাই ডিজিটাল পিএলসি প্রোগ্রামিং সিস্টেম, যা স্পর্শ পর্দা জন্য ইনপুট প্যানেল, অপারেশন আরও intellent, rationaliza-tion, এবং একটি কম্প্রেশন, সাব-সাব-ঢালাই বৈশিষ্ট্য আছে। মেশিনের সবচেয়ে বড় সুবিধা হল: একটি গর্তের গদি এবং বালি মধ্যে আকার একই মাঝখানে প্রদর্শিত হতে পারে।
যান্ত্রিক ব্যবহার
বেড়া (রাস্তা, রেল) বেড়া, একটি নেট মেঝে উপরে ঢালাই সঙ্গে।
মেশিন প্যারামিটার
ঢালাই তারের ব্যাস | 3 মি.মি.-6mm | রেট ভোল্টেজ | 380V |
ঢালাই অ্যাপারচার | 50 * 50-300 * 300mm | রেট ভোল্টেজ | 750KVA |
ঢালাই প্রস্থ | 2500mm | মাত্রা | 6 * 3.2 * 1.8m |
জোড় সংখ্যা | 48 | মেশিন ওজন | 4.2t |
ঢালাই গতি (বিট / মিনিট) | 60 |
যান্ত্রিক পুনর্বহাল জাল উত্পাদনের লাইন প্রধানত নির্মাণ reinforcing meshes উত্পাদন জন্য ব্যবহৃত হয়
খাওয়ানো মোড: যন্ত্রপাতি দ্বারা প্রয়োজনীয় ওয়ার্পস এবং ওফ্টসগুলি একটি স্বয়ংক্রিয় স্লাইডিং কাটিটিং মেশিন দ্বারা প্রাক-শেয়ার্ড করা হয়, ওয়্যারপসগুলি একটি কারিগর দ্বারা পরিবেষ্টিত তীক্ষ্ণ ঢেউয়ের মোড়ের উপর স্থাপন করা হয় এবং এটি একটি বিশেষ আবাসন ঘেঁটে রাখা হয় এবং স্বয়ংক্রিয় ছিদ্রের জন্য নিয়ন্ত্রিত হয় একটি servo মোটর মাধ্যমে
ঢালাই: প্রধান মেশিন ঢালাই শুরু করে: মেশিন একটি সমন্বয়ী নিয়ন্ত্রণ প্রযুক্তি গ্রহণ করে, উভয় শাখা নিয়ন্ত্রণ ঢালাই সময় এবং ঢালাই সময় একটি পিএলসি ডিজিটাল প্রোগ্রামিং সিস্টেম দ্বারা নিয়ন্ত্রিত হয়, এবং pore আকার শুধুমাত্র একটি স্পর্শ পর্দা নিয়ন্ত্রণ প্যানেলে সরাসরি ইনপুট দ্বারা নিয়মিত করা যাবে ; একটি ঢালাই প্রক্রিয়া বসন্ত pressurization ভিত্তিতে সমাপ্ত হয়।
ঢালাই ফিনিস: পুরো জাল ঢালাই করা পর্যন্ত servo মোটর একটি স্বয়ংক্রিয় জাল অঙ্কন প্রক্রিয়া নিয়ন্ত্রণ, এবং স্বয়ংক্রিয় জাল সংযোগ এবং discharging সিস্টেম শুরু হয়; পরবর্তী জালের ঢালাই শুরু হয়।
তারের ব্যাস | 5mm-12mm | ওয়ার্প খাওয়ানো | প্রি-গা থেকে লোম ছাঁটা |
ওয়েফট দূরত্ব | মিনিট 50 মিমি | খাদ খাওয়ানো | প্রি-গা থেকে লোম ছাঁটা |
ওয়ার্প দূরত্ব | 100mm-300mm | পাওয়ার সাপ্লাই | AC380V-440V |
ওয়ারপ পরিমাণ | 26 | ঢালাই প্রস্থ | 2500mm |
মেষ দৈর্ঘ্য | 12m | ঢালাই গতি | 45 বার / মিনিট |
মাত্রা | 10 * 3.4 * 1.6 (ড) | ঢালাই ক্ষমতা | 12mm + + 12mm |
গ্রাহক প্রয়োজনীয়তা অনুযায়ী উপরের পরামিতিগুলি কাস্টমাইজ করা যায়।
ওয়্যার জাল ঝালাই মেশিন
1. YW-DHW6,7,2.5 তারের জাল ঢালাই মেশিনের সিরিজ, শাটল বেতার তারের টাইপ পাঠানো এবং জন্য উপযুক্ত
ওয়্যার জাল ঝালাই মেশিন
2. এই মেশিন হোল্ড হোল্ডিং ব্যবহার করে গুঁড়ো। উচ্চ অভিযান জন্য ব্যবহৃত অভিন্ন জাল, সঙ্গে লোর শব্দ, উচ্চ রাস্তা।
3. এটি সাধারণ জাল ঢালাই জন্য ব্যবহার করা যেতে পারে যখন এটি bended হয় না।
প্রস্থ (মিমি) | 6 × 1 "টাইপ | 1828-1524 |
7 × 1 "টাইপ | 2133.6-1828.5 | |
থেকে 2.5 মিটার × 1 "টাইপ | 2500-1828.8 | |
জালের আকার (মিমি) | 1 "-4" | |
তারের নমন | 2 " | |
তারের ব্যাসার্ধ (মিমি) | 1.5-2.75 | |
নমনী ব্যাস | 1.5-2.6 | |
ঢালাই গতি | 65-75 | |
হাইড্রোলিক গতি | 55-60 | |
জলবাহী চাপ | 5-7mpa | |
ক্ষমতা | 380/220 V 50-60Hz | |
রোল দৈর্ঘ্য (মিমি) | 90 মিলিয়ানের |
